GS110/220移動式雙供水裝置簡介

公司積極發揮自身技術開發優勢，聯合江蘇省泰州市消防支隊圍繞供水泵車關鍵技術進行攻關，研發生產了GS110/220移動式雙供水裝置，目前已獲得國家專利授權，并通過國家消防裝備質量監督檢驗中心檢驗，各項技術指標均達到標準要求。

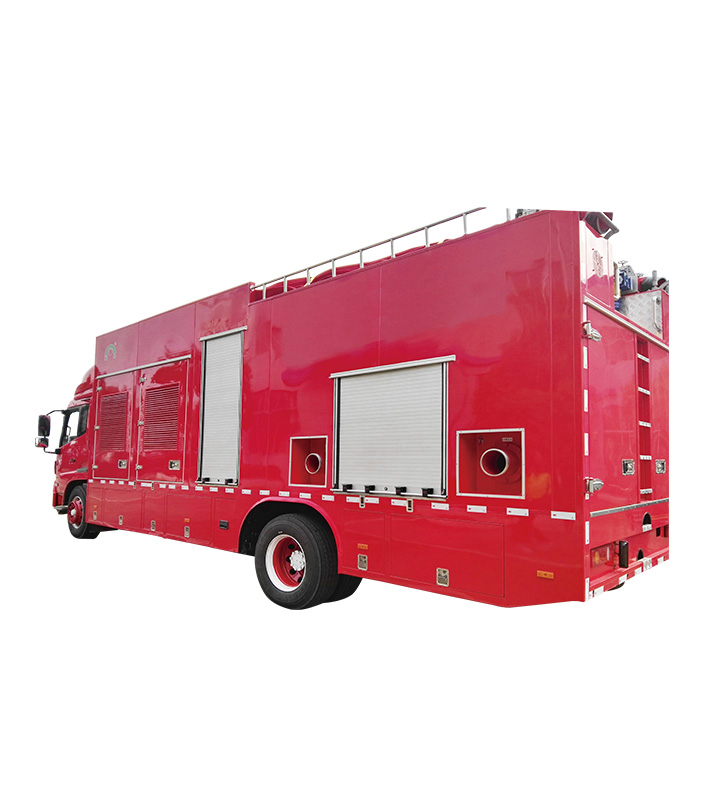

GS110/220移動式雙供水裝置由發電機組、消防潛水電泵、增壓泵、控制系統、水帶、水帶收卷裝置、車載照明、起吊裝置和分水器等主要部件組成，其動力直接利用發電機組或外接電源（配備雙電源開關）作為動力源，通過控制系統進行操作。該供水裝置可與中型以上的汽車底盤進行配套改裝成500米、1000米以上不同供水距離含照明、供電等功能的供水泵車，也可以與現役消防車配套改造成供水泵浦車。目前，配套改裝的供水泵車和供水泵浦車已經在泰州消防支隊、泰興市新區消防中隊、寶應縣消防大隊等消防部隊等到了應用。經過多次測試和撲滅火災實戰，其供水流量、供水壓力和供水距離均達到消防滅火作戰的技術要求。

性能指標：

1、取水距離：供水泵車?？奎c距離水源取水點在100-150米；

2、供水模式：

中距離供水，消防潛水電泵單獨供水500米；

增壓供水，消防潛水電泵與增壓泵并聯供水1000米。

3、水泵功率：消防潛水電泵功率為18.5-30kW，增壓泵功率根據流量和壓力匹配。

4、供水流量：單臺泵工作時額定流量≥110L/S，2臺潛水供水泵同時工作時額定流量≥220L/S。

5、供水終端壓力：

（1）中距離供水，潛水供水泵供水500米時，終端供水壓力≥0.06MPa；

（2）增壓供水，潛水供水泵與增壓泵并聯供水1000米時，終端供水壓力≥0.1MPa。

6、發電機組功率：根據水泵功率匹配相應的汽油或柴油發電機組功率。

7、供水距離：

（1）應用在火場供水場合，單泵供水距離≥500米；單泵與增壓泵并聯供水≥1000米。

（2）應用在抗洪排澇場合，排水距離≥3000米。

8、水帶收卷裝置：水帶收卷電機功率為0.55kW×2臺套，遙控操作。

9、水帶敷設：敷設500m水帶時間2-5分鐘，敷設1000m水帶時間5-10分鐘。

10、水帶回收：回收整理500m水帶的時間15-20分鐘；回收整理1000水帶的時間40-50分鐘。

11、起重重量：起吊重量為200kg，電機功率850W，電壓24v，遙控操作。

12、車載照明：可升降2.5m，旋轉360°，功率1kW，照明距離≥50m，遙控操作，也可選配月球燈。

13、車載水帶：根據車輛的實際情況配置500-2000米水帶。

14、工作時間：一次性不間斷連續工作時≥72小時。

15、應用范圍：消防供水、防洪排澇、移動電源、應急照明等。

GS110/220移動式雙供水裝置技術特點

5大特點：

實用性

1、水源距離限制小。目前消防潛水電泵動力電纜長度在100-150米，解決了河岸沿線的景觀帶、綠化帶、人行道或復雜等取水工況的限制問題，實現最大限度的靠近火場取水供水。

2、泵體輕便實用。消防潛水電泵體積小、重量輕，且流量大，適應各種復雜的水源點取水。

3、動力供電穩定。供水系統獨立配備各種規格型號的汽油發電機組或2臺柴油發電機組，兩臺柴油發電機組可以同時使用供電，也可以一用一備，同時也可以兼顧火場照明用電或作為單獨的移動式電源車使用。

4、供水方式靈活。根據客戶需求，可定制改裝單線路或多線路的 “中距離供水”或“遠程供水”的各種規格的供水泵車。

5、功能多樣化。供水泵車不但可以向消防車供水，同時具備城市排澇、應急照明、應急供電等功能。

可靠性

1、汽車底盤的可靠性?？筛鶕?jù)客戶需求，單獨選購實用性強的高品質汽車底盤，汽車動力僅需滿足運載要求即可，無需向泵或其他電器設備給送動力。

2、消防潛水電泵的可靠性。泵內部設置過載、泄漏、超溫、溫度、浸水等多項報警保護模塊，與變頻器相聯，運行中能自動調節、糾錯、警示等功能，對泵起到了完善保護作用。

3、控制系統的可靠性。消防潛水電泵和增壓泵控制系統選用高端ABB變頻器，可通過調節泵的轉速來控制吸、供水量，同時對泵的運行參數進行實時控制。

4、水帶的可靠性。選用知名品牌的高強度聚氨脂DN200的水帶，具有重量輕、耐磨性好、使用壽命長等特點。

5、供水系統的可靠性。工作單元比較簡單（柴油發電機組—控制系統—供水泵），故障率低，而且是雙柴油發電機組、雙供水泵、雙增壓泵，一量出現故障，另一個供水系統仍然可以繼續供水。

6、安全用電的可靠性。電路系統配有接地保護、斷電保護和變頻保護等裝置。

便捷性

1、供水泵車選用中型卡車底盤，車身體積小，狹窄道路通過性強，能適應各種復雜路況。

2、消防潛水電泵泵材質為航空鋁，電機為永磁變頻電機，重量輕，體積小，兩人可搬運并放入水中。

3、供水泵車配備水帶收卷遙控裝置和起吊搖控裝置，操作簡單快捷。

經濟性

1、供水裝置配套的主要產品和部件選用的是母公司（亞太泵閥有限公司）自主生產的設備和國內品牌配套產品，造價低、維護方便且故障少。

2、合理的結構設計，單元結構簡單、模塊化組合系統，設備拆解維修方便，且維修費用小。

3、一車多用，在火災現場具有供水、應急用電和應急照明等功能，同時在城市排澇中可作為移動式排澇泵車使用。

耐用性

1、供水裝置及供水泵車是目前同類供水系統的提升，解決了當前中國消防用戶諸多供水難題。

2、供水雙系統、雙模式屬于國內外應用創新項目，我公司具有獨立的創新研發能力，能夠保障該供水系統性能不斷優化和提升。

3、供水裝置符合國家標準，配套的主要產品均采用優質品牌產品，質量穩定可靠。
